GY-E180W8B接近開關接線圖詳細介紹
接近開關，又稱接近傳感器、無接觸開關，也是說，當物體接近到一定距離時即可發生動作，不需要直接接觸，比機械式的行程開關具有。
接近開關的種類很多，按不同類型分，有交流型和直流型；有常開型和常閉型；有電容式、電感式、霍爾式和干簧管式；有二線的、三線的，也有四線的、五線的；對于直流三線和四線制的接近開關，又分有PNP型和NPN型。

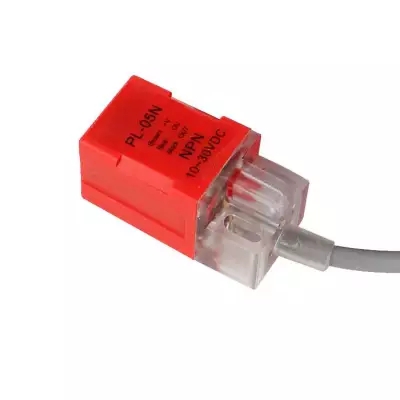

這是三線直流電感式接近開關
接近開關用途很廣，常應用于機械、礦山、冶金、電力、鐵路、軍工、塑料、化工、紡織、輕工、科研等部門，適用于機床限位、檢測、計數、測速、液面、信號、自動線做定位發訊號等多種控制，可控制繼電器線圈、信號燈、可編程控制器PLC的數字量輸入模塊。
下面講講常用的三線制直流型接近開關的接線方法：
紅（棕）線接電源（+），藍線接電源（-），黃（黑）線為信號輸出端，應該接負載（比如繼電器線圈、信號燈等）。對于PNP型的，輸出信號為高電平（可看作為電源正），負載的另一端應該接電源負；對于NPN型的，輸出信號為低電平（可看作為電源負），負載的另一端應該接電源正，可不能接反喲！
