PNP常閉式接近開關GH2-355QE詳細介紹

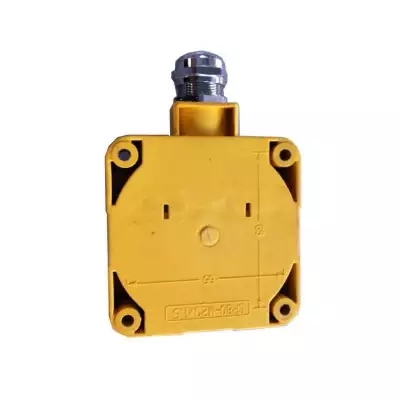

卓信PNP常閉式接近開關GH2-355QE
產品介紹：
接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機裝置提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。
開關功能：
電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的表面a和b連接到一個高頻振蕩器的反饋支路中，對該振蕩器的調節要使得它在表面自由時不發生振蕩。
當物體接近傳感器的有效表面時，它進入了電表面前面的電場，并引起耦合電容發生改變。振蕩器開始發生振蕩，振蕩幅度由一個評價電路記錄下來并被轉換為一個開關命令。
電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的測量頭通常是構成電容器的一個板，而另一個板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都可以檢測，包括導體、半導體、絕緣體，甚可以用于檢測液體和粉末狀物料。對于非金屬物體，動作距離決定于材質的介電常數，材料的介電常數越大，可獲得的動作距離越大。
卓信PNP常閉式接近開關GH2-355QE
原理：
這種開關的測量通常是構成電容器的一個板，而另一個板是開關的外殼。這個外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。
卓信PNP常閉式接近開關GH2-355QE
接線：
三根線的接線接法：
粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。
二根線的接線方法（DC或AC)：
棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。
具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！
直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號
交流二線型開關：將負載和接近開關串聯后接在交流電源端。
卓信PNP常閉式接近開關GH2-355QE
DC 型NPN常GH2-352QA
NPN 常閉GH2-352QB
NPN 一開一閉GH2-452QC
PNP 常開GH2-352QD
PNP 常閉GH2-352QE
PNP 一開一閉GH2-452QF
AC 型二線制 常開GH2-252QK
二線制常閉GH2-252QX
NPN 常開GH2-353QA
NPN 常閉GH2-353QB
PNP 常開GH2-353QD
PNP 常閉GH2-353QE
AC型二線制常開GH2-353QK
二線制常閉GH1-353QX
DC 型 NPN 常開GH2-355QA
NPN 常閉GH2-355QB
NPN 一開一閉GH2-455QC
PNP常開GH2-355QD
